Saulės elektrinė veikia fotovoltiniu principu: saulės šviesos fotonai puslaidininkio sluoksniuose sužadina elektronus ir sukuria nuolatinę srovę (DC). Ši srovė inverteryje paverčiama į kintamąją (AC), sinchronizuojama su elektros tinklu ir naudojama namų vartojimui.
Elektrinė susideda iš:
- saulės modulių;
- inverterio;
- MPPT;
- apsaugų;
- laidynų;
- skaitiklio.
Veikimas gali būti tinklinis (on-grid), hibridinis arba autonominis (off-grid). Žemiau žingsnis po žingsnio paaiškinamas visas saulės elektrinės veikimo procesas.
Kas vyksta saulės modulyje? Fotovoltinis efektas – paprastai ir išsamiai

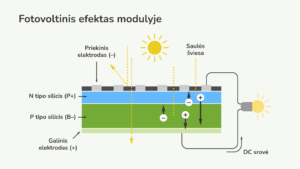

Saulės elektrinės veikimas prasideda nuo procesų, vykstančių pačiame saulės modulyje. Modulis – tai tiksliai sukonstruotas puslaidininkių įrenginys, kuriame veikia fotovoltinis efektas. Šis efektas yra pagrindinis mechanizmas, leidžiantis saulės šviesą tiesiogiai paversti elektros energija.
Saulės modulį sudaro du skirtingai legiruoto silicio sluoksniai – P ir N tipai. Šių sluoksnių sandūroje susiformuoja elektrinis laukas, leidžiantis elektronams judėti kryptingai. Kai į modulį pataiko saulės šviesos fotonas, jo energija išmuša elektroną iš atomo. Elektronas pereina į kitą energijos lygmenį, atsiskiria nuo atomo branduolio ir gali laisvai judėti – būtent tai ir sukuria elektros srovę.
Ši modulio viduje atsirandanti srovė yra nuolatinė srovė (DC). DC srovė dar nėra tinkama buities ar verslo prietaisams, tačiau būtent ją modulis generuoja nuolat – priklausomai nuo šviesos intensyvumo, modulių temperatūros ir puslaidininkio kokybės.
Kodėl modulis gamina net ir debesuotą dieną?
Debesys blokuoja tik dalį fotonų. Fotonai, net esant difuzinei šviesai, vis tiek pasiekia modulio paviršių ir sukelia tą patį fizikinį procesą – tik mažesniu intensyvumu. Todėl net ir apsiniaukus generacija nenukrenta iki nulio.
Kodėl karštis mažina efektyvumą?
Svarbu suprasti, kad fotovoltikai reaguoja į šviesą, o ne į šilumą. Kai modulis įkaista, sumažėja jo įtampa (V), o bendra galia (W) yra įtampos ir srovės sandauga. Kuo labiau temperatūra viršija +25 °C, tuo didesni nuostoliai. Todėl šaltos, bet saulėtos pavasario dienos dažnai tampa generacijos „rekordininkėmis“.
Norite daugiau sužinoti apie skirtingas modulių technologijas?
Skaitykite: Skirtingų saulės modulių pasirinkimas ir efektyvumas
Norite apsvarstyti modulio keitimą ar atnaujinimą? – Saulės elektrinių servisas
DC srovė keliauja į inverterį: kaip moduliai sujungiami ir kas yra MPPT?
Kai moduliai generuoja nuolatinę (DC) srovę, ši turi nukeliauti į inverterį, tačiau kelias iki jo nėra toks paprastas. Moduliai sujungiami į eilutes – modulių grandines, kad būtų pasiektas tinkamas įtampos ir srovės santykis. Nuo to priklauso ne tik inverterio darbas, bet ir bendra sistemos generacija.
Modulių grandinėse moduliai sujungiami nuosekliai, todėl visos eilės įtampa sumuojasi. Jei vienas modulis grandinėje užtemdomas, krenta visos eilės galia – ir čia svarbų vaidmenį atlieka moderni saulės elektrinių technologija: MPPT (Maximum Power Point Tracking).

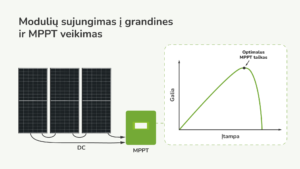

MPPT yra algoritmas, kuris realiuoju laiku analizuoja įtampos ir srovės sąveiką bei parenka tokį veikimo režimą, kuriame moduliai gamina didžiausią galią. Be MPPT net ir brangūs moduliai neveiktų maksimaliai.
Kodėl MPPT yra kritinis veikimui?
- Kompensuoja debesuotumą
- Kompensuoja temperatūrą
- Kompensuoja modulių senėjimą (degradaciją)
- Kompensuoja dalinius šešėlius
Tipiškai MPPT padidina generaciją iki +20 %, todėl be jo moderni elektrinė tiesiog negalėtų veikti efektyviai.
Daugiau apie modulių šešėliavimą ir efektyvumą: Skirtingų saulės modulių pasirinkimas ir efektyvumas
Jeigu norite įvertinti savo stogą ar modulio vietą:
Saulės elektrinės namams
Saulės elektrinės verslui ir ūkiui
Inverteris: kaip saulės generuojama DC srovė paverčiama į tinkamą elektros energiją (AC)?
Nors saulės moduliai yra elektrinės pagrindas, tikrasis sistemos „smegenų centras“ – inverteris. Būtent jis nusprendžia, kaip efektyviai energija keliaus iš modulių į jūsų namus ir kokia jos dalis bus konvertuojama į tinklui tinkamą formą. Be inverterio modulių pagaminta nuolatinė (DC) srovė būtų tiesiog netinkama naudoti buities ar verslo elektros įrenginiuose.
Pirmoji inverterio užduotis – priimti nuolatinę modulių generuojamą srovę ir parinkti tokį darbo režimą, kuriame sistema veiktų maksimaliu efektyvumu. Tai atliekama naudojant MPPT algoritmus, apie kuriuos kalbėjome ankstesnėje dalyje. MPPT inverteryje nuolat seka galios kreivę, ieško taško, kuriame modulis gali pagaminti daugiausia energijos, ir automatiškai pritaiko apkrovą. Kitaip tariant, inverteris ne tik konvertuoja srovę, bet ir aktyviai valdo saulės modulių darbą, todėl be jo elektrinė negalėtų veikti efektyviai.

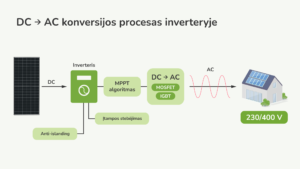

Konvertuodamas DC į AC, inverteris generuoja tikslią sinusinę srovės bangą. Tai reiškia, kad jis turi atkartoti tinklo dažnį (50 Hz) ir įtampą (230/400 V), kad elektra būtų tinkama visiems buities ir verslo prietaisams. Procesas vyksta naudojant aukšto dažnio elektroninius komponentus (MOSFET arba IGBT tranzistorius), kurie suformuoja stabilų, sinusoidės formos išėjimą. Visa tai atliekama realiu laiku – inverteris per sekundę gali atlikti tūkstančius reguliavimo operacijų, kad užtikrintų nepriekaištingą srovės kokybę.
Svarbu suprasti, kad inverteris yra ir apsaugos barjeras tarp jūsų elektrinės bei elektros tinklo. Jis nuolat stebi tinklo parametrus: jeigu aptinka įtampos šuolius, dažnio nukrypimus, trukdžius ar elektros tiekimo sutrikimą, inverteris akimirksniu atsijungia nuo tinklo. Tai vadinama „anti-islanding“ funkcija, užtikrinančia tiek jūsų įrangos saugumą, tiek tinklo specialistų apsaugą. Ši funkcija yra privaloma visiems tinklinės elektrinės įrenginiams Lietuvoje.
Inverteris taip pat veikia kaip energijos srautų reguliatorius. Jis nusprendžia, kur keliaus pagaminta energija: į namų prietaisus, į tinklą ar į baterijas (jei elektrinė yra hibridinė). Jis stebi vartojimo grafiką, modulių generaciją ir tinklo parametrus, o rezultatus pateikia realiu laiku mobiliojoje programėlėje. Ši informacija leidžia matyti ne tik bendrą generaciją, bet ir suprasti sistemos elgseną skirtingomis oro sąlygomis ar skirtingu paros metu.
Norint daugiau sužinoti apie inverterių tipų skirtumus, jų efektyvumą ir kokį modelį rinktis konkrečiam objektui, rekomenduojame skaityti: Kaip išsirinkti inverterį?
Kaip inverterio pagaminta AC elektra paskirstoma namuose? Energijos kelias iki vartojimo
Kai inverteris paverčia DC į AC, elektra patenka į jūsų namų paskirstymo skydelį. Čia ji iš karto pasiekia buities prietaisus – nuo šilumos siurblio iki orkaitės, šaldytuvo ar elektromobilio įkroviklio. Svarbu tai, kad energija visada pirmiausia naudojama vietoje. Tai reiškia, kad kol namas vartoja elektrą, generacija nebus atiduodama į ESO tinklą.
Tik tada, kai namų vartojimas yra mažesnis nei elektrinės gamyba, perteklinė energija patenka į tinklą per dvipusį išmanųjį skaitiklį. Jei naudojate hibridinę sistemą, dalis energijos gali būti nukreipiama į baterijas, iš kurių elektra naudojama vakare, naktį arba dingus elektros tiekimui.
Šis veikimo principas yra toks pat tiek namų ūkiuose, tiek verslo objektuose. Jei norite suprasti, kaip saulės elektrinės integruojamos didesniuose objektuose, rekomenduojame:

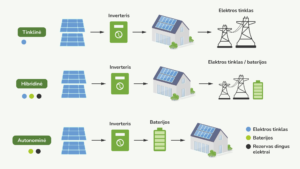

Kaip paskirstoma pagaminta energija? Skirtumai tarp tinklinės, hibridinės ir autonominės saulės elektrinių
Saulės elektrinės veikimas gali būti visiškai skirtingas, priklausomai nuo to, prie kokios infrastruktūros ji prijungta ir kaip energija paskirstoma tarp vartojimo, tinklo bei kaupiklių. Nors dauguma elektrinių Lietuvoje yra tinklinės (on-grid), verta suprasti, kaip veikia kiekviena iš trijų sistemų, nes būtent veikimo modelis lemia, kur keliauja jūsų pagaminta energija.
Tinklinė (on-grid) saulės elektrinė: efektyviausia ir dažniausia Lietuvoje
Tinklinė elektrinė prijungta prie ESO elektros tinklo. Tai reiškia, kad ji veikia kartu su bendra elektros sistema ir gali tiek vartoti, tiek perduoti energiją.
Pirmiausia inverteris pagamintą AC energiją tiekia tiesiogiai jūsų namams ar verslo objektui. Namas visada naudoja momentinę generaciją – tai pats efektyviausias energijos panaudojimo būdas. Tik tada, kai generacija viršija esamą elektros poreikį, perteklinė energija nukeliauja į ESO tinklą per išmanųjį skaitiklį.
Toks veikimo modelis leidžia maksimaliai išnaudoti dienos generaciją ir sumažinti elektros sąnaudas. Jei norite sužinoti, kaip tokia elektrinė integruojama jūsų objekte, verta paskaityti:
Kada tinklinė elektrinė netinka?
Kai nėra galimybės prisijungti prie elektros tinklo arba reikalingas energijos rezervas dingus elektrai.
Hibridinė elektrinė: kai svarbu nepriklausomybė ir atsarginė energija
Hibridinė sistema yra lankstesnė nei įprasta tinklinė elektrinė. Ji veikia dviem režimais – su tinklu ir su baterijomis. Dieną inverteris tiekia energiją tiesiogiai vartojimui, o perteklių gali nukreipti tiek į tinklą, tiek į akumuliatorius.
Energijos kaupimas baterijose reikalingas dviem atvejais:
- Vakariniam ir naktiniam vartojimui – tuomet, kai žmonės namuose sunaudoja daugiausia energijos.
- Rezervui dingus elektros tiekimui – hibridiniai inverteriai gali per sekundės dalį atjungti objektą nuo tinklo ir maitinti jį iš baterijų, todėl kritiniai įrenginiai, tokie kaip šilumos siurbliai, serveriai ar siurblinės, veikia netrukdomai.
Hibridinės elektrinės veikimas ypač aktualus verslui ir ūkiams, kuriems svarbi nepertraukiama veikla. Plačiau apie energijos kaupimą galite paskaityti čia:
Elektros energijos kaupiklių veikimas: privalumai, nauda ir trūkumai
Autonominė (off-grid) elektrinė: visiška nepriklausomybė nuo ESO tinklo
Autonominė elektrinė veikia neturėdama jokio ryšio su ESO elektros tinklu. Visa energija, kurią pagamina moduliai, naudojama vietoje arba kaupiama baterijose. Kadangi nėra galimybės perteklinės energijos perduoti į tinklą, būtina turėti:
- didesnės talpos energijos kaupiklius (baterijas),
- galingesnį hibridinį inverterį,
- atsarginius energijos šaltinius kritinėms situacijoms.
Autonominės elektrinės dažniausiai naudojamos vietovėse, kur prijungimas prie tinklo yra neįmanomas arba ekonomiškai neapsimoka – vienkiemiuose, sodybose, nuotoliniuose ūkiuose.
Daugiau apie sprendimus, leidžiančius visiškai atsijungti nuo tinklo:
Ar galite atsijungti nuo ESO tinklo? Autonominės elektrinės sprendimai

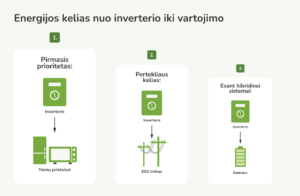

Kaip visose sistemose paskirstoma energija? Trijų prioritetų logika
Nesvarbu, ar sistema yra tinklinė, ar hibridinė, energijos paskirstymas visada vyksta pagal tą pačią logiką, nes ją lemia inverterio algoritmai:
1. Pirmiausia energija nukeliauja į namų vartojimą.
Visi veikiantys prietaisai – nuo šaldytuvo iki šilumos siurblio – maitinami tiesiogiai saulės energija.
2. Jei vartojimas mažesnis nei generacija – energija keliauja į tinklą.
Tai taikoma tik tinklinėms ir hibridinėms elektrinėms.
3. Jei sistema turi baterijas – perteklius keliauja į kaupiklius
Hibridinės ir autonominės sistemos veikia būtent taip.
Šis prioritetų principas leidžia maksimaliai išnaudoti generaciją ir išvengti energijos švaistymo.
Tipinės veikimo problemos ir mitai: kas iš tikrųjų lemia efektyvų saulės elektrinės darbą?
Nors saulės elektrinių technologija atrodo pakankamai paprasta, praktikoje jų veikimą lemia daugybė niuansų, kurie dažnai būna klaidingai suprantami arba interpretuojami remiantis mitais. Šių mitų išsklaidymas svarbus tam, kad vartotojas suprastų, kaip elektrinė elgiasi realiomis sąlygomis ir kodėl kartais generacija neatitinka lūkesčių.
Toliau aptarsime tik tuos aspektus, kurie tiesiogiai veikia fotovoltinį procesą, inverterio darbą ir energijos paskirstymą.
Mitas: „Saulės elektrinė neveikia debesuotą dieną“
Netiesa: debesys tik sumažina tiesioginės saulės šviesos intensyvumą, tačiau jos visiškai neužblokuoja. Didelė dalis šviesos tampa difuzine – išsklaidoma atmosferoje. Fotonai vis tiek pasiekia modulio paviršių, todėl fotovoltinis efektas išlieka aktyvus.
Debesuotomis dienomis generacija paprastai sumažėja iki 10–40 % įprasto piko, tačiau nenukrenta iki nulio.
Šis reiškinys yra visiškai normalus ir neparodo jokios techninės elektrinės problemos.
Daugiau apie generacijos svyravimus galite skaityti:
Saulės elektrinės veikimas skirtingais metų laikais
Mitas: „Vasara yra maksimalios generacijos periodas dėl karščio“
Karštis yra vienas iš veiksnių, mažinančių modulių efektyvumą. Nors vasarą šviesos kiekis didžiausias, fotovoltiniai moduliai yra jautrūs temperatūrai: jiems įkaitus virš +25 °C įtampa krenta, todėl mažėja bendra generuojama galia.
Dėl to didžiausi generacijos pikai dažnai pasiekiami pavasarį, kai diena saulėta, šviesos gausa pakankama ir moduliai išlieka normalios temperatūros.
Problema: šešėliai grandininėse sistemose mažina visos eilės galią
Šešėliai yra viena dažniausių generacijos svyravimų priežasčių. Grandininėse (string) sistemose moduliai sujungiami nuosekliai, todėl jei vieną jų uždengia medžio šaka ar kaminas, sumažėja visos eilės galia.
Modernūs moduliai turi „bypass“ diodus, kurie leidžia sumažinti nuostolius, tačiau jie problemos visiškai neeliminuoja. Todėl šešėliavimo įvertinimas yra būtina elektrinės projektavimo dalis.
Jei stogas turi ryškių šešėlių zonų, kartais tinkamesnis yra hibridinis sprendimas arba modulių išdėstymas skirtingose stogo plokštumose.
Norint įvertinti stogo tinkamumą: Saulės elektrinės montavimas ant stogo
Mitas: „Mikroinverteriai visada generuoja daugiau“
Tai tik iš dalies teisinga. Jei stogas yra sudėtingos formos, turi skirtingas kryptis arba šešėlius, mikroinverteriai gali generuoti daugiau, nes kiekvienas modulis veikia nepriklausomai. Tačiau situacijose, kai šešėlių nėra, grandininiai inverteriai pasižymi mažesniais nuostoliais ir paprastesne priežiūra.
Todėl teiginys, kad „mikroinverteriai visada geresni“, nėra visiškai teisingas – rezultatas priklauso nuo objekto sąlygų.
Problema: prasti sujungimai ir montavimo klaidos gali sukelti karštąsias zonas
Fotovoltiniai moduliai yra ilgaamžiai, tačiau vienas dažniausių sistemos sutrikimų šaltinių – prastai užspausti MC4 sujungimai. Jei kontaktas nevisiškai sujungtas, gali susidaryti karštosios zonos, kurios ilgainiui gadina modulio elementus.
Dėl to saulės elektrinės priežiūra ir diagnostika yra itin svarbi.
Jei reikalinga tikrinimo ar diagnostikos paslauga: Saulės elektrinių servisas
Išvada: kaip suprasti saulės elektrinės veikimą ir išvengti klaidų
Saulės elektrinė veikia paprastu, bet tikslu fizikos principu – fotovoltiniu efektu. Tačiau jos našumas priklauso nuo to, kaip kokybiškai suprojektuoti ir sujungti visi sistemos komponentai: nuo modulių ir inverterio iki kabelių, apsaugų ir energijos paskirstymo logikos.
Suprasdami, kaip sistema turėtų veikti realiomis sąlygomis – saulėtą, apsiniaukusią ar karštą dieną – galite realiai įvertinti generaciją ir išvengti mitų, kurie dažnai sukelia nereikalingą nerimą.
Jei norite, kad jūsų saulės elektrinė būtų ne tik įrengta, bet ir optimizuota pagal jūsų vartojimo poreikį, stogo ypatybes ir tikslus, GreenUp specialistai gali atlikti pilną techninę analizę ir pateikti duomenimis pagrįstą pasiūlymą.
